井口氣回收裝置
根據現有井站采氣樹的井口氣壓力，公司研發三款井口氣回收裝置，分別應對高壓、中壓、低壓三種狀態下的井口氣回收，
采氣樹的井口氣壓力3-20MPa時，日產量可達5~10萬方，
采氣樹的井口氣壓力0.2MPa時，日產量可達5萬方。
采氣樹的井口氣壓力1-3MPa時，日產量可達8萬方。
該裝置由八大系統組成：進氣分離和凈化過濾系統，前置脫水干燥系統，增壓系統，計量充裝系統，驅動系統，調壓系統，余熱利用再生和熱浴系統，控制系統。
井站采氣樹的井口氣經熱浴系統熱交換后，進入高壓分離凈化系統，經過熱浴后的井口氣，在高壓分離器內冬季不會凝結避免冰堵。通過液位計來控制排水，來液過多時系統會及時關閉進氣閥，避免干燥塔和壓縮機進液，保護裝置不被污染以及防止液擊損壞壓縮機。分離系統把游離水分離后，進入干燥塔，干燥系統由A、B分子篩塔進行交替干燥和再生，實現24小時不間斷運行，干燥能力為5000方/小時，西門子PLC控制系統對進氣分離、干燥、壓縮、計量、排污、驅動等各個系統流程進行控制、監管。

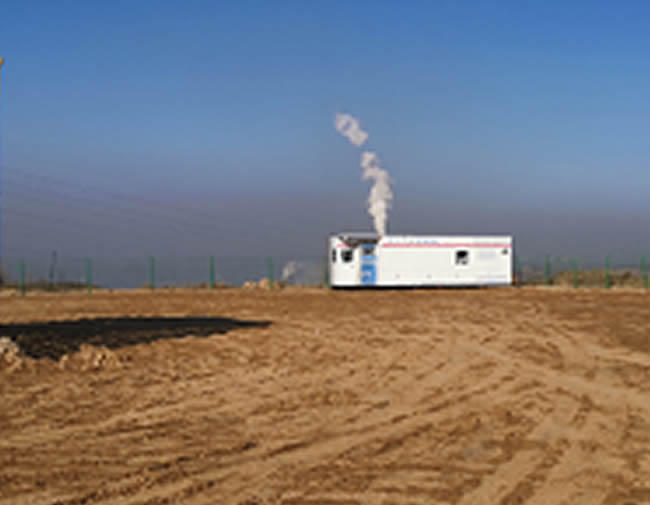

誰有系統集成于一個撬裝，艙門采用上下開門式，打開后具備車載式操作平臺，只需連接井口、槽車以及污水罐即可，用戶自備電源，系統自成一體，機動性能高。
井口氣回收裝置技術參數
|
型號 |
JKQ1600/(30-200)-250 |
JKQ2000/10-250 |
JKQ1000/(2-4)-250 |
|
排氣量（Nm3/h） |
600-3800 |
2000 |
1000 |
|
進氣壓力（MPa） |
3-20 |
10 |
0.2-0.4 |
|
排氣壓力（MPa） |
25 |
25 |
25 |
|
功率（KW） |
100 |
200 |
260 |
|
燃?xì)鈾C(jī)驅動 |
天然氣 |
天然氣 |
天然氣 |
|
再生氣加熱 |
電加熱+余熱回收 |
電加熱+余熱回收 |
電加熱+余熱回收 |
|
控制氣源 |
空氣 |
空氣 |
空氣 |
|
控制系統 |
西門子PLC |
西門子PLC |
西門子PLC |
|
質量流量計 |
E+H 8FF25 |
E+H 8FF25 |
E+H 8FF25 |
|
最大流量（Nm3 /h） |
3000 |
3000 |
3000 |
|
計量準確度 |
±0.5% |
±0.5% |
±0.5% |
|
露點（℃） |
-58 |
-58 |
-58 |
|
噪音dB(A) |
≤85 |
≤85 |
≤85 |
|
防爆等級 |
Exdemib ‖ BT4 |
Exdemib ‖ BT4 |
Exdemib ‖ BT4 |
|
冷卻方式 |
混冷 |
混冷 |
混冷 |
|
換熱方式 |
余熱利用 |
余熱利用 |
余熱利用 |
|
外形尺寸 |
9000x2280x2700 |
9000x2500x2700 |
9000x2500x2700 |
|
質量（T） |
13 |
15 |
15 |
|
機械活塞式可根據井口參數量身定制 |
|||
